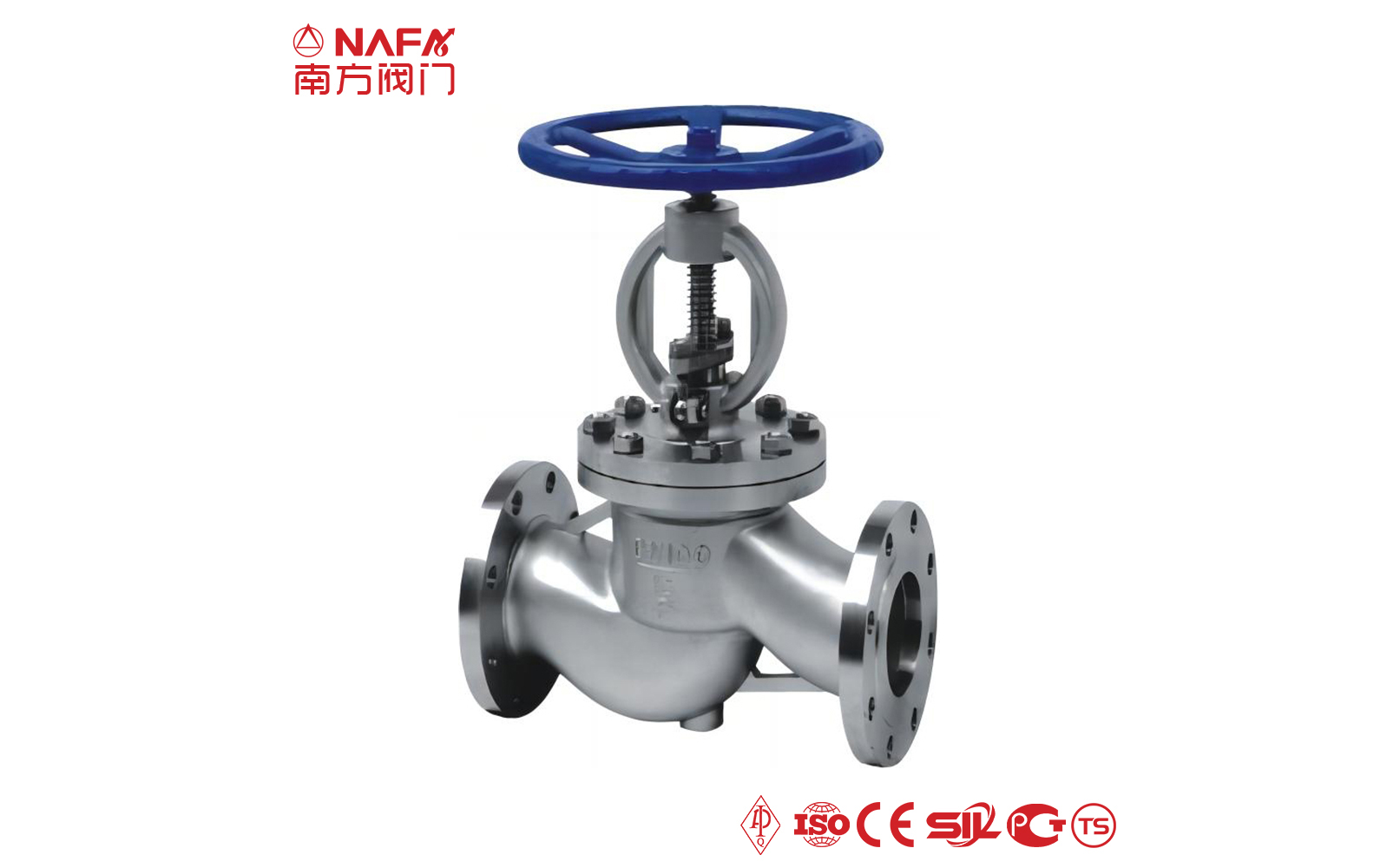

ما هو صمام كروي مثبت بمسامير على الغطاء ?
يتم تثبيت جسم الصمام بغطاء الصمام العلوي. يتحرك القرص عموديًا على طول الخط المركزي لمقعد الصمام، ويعتمد على دوران خيط جذع الصمام لجعل سطح إحكام القرص لصمام الكرة يتناسب بشكل وثيق مع سطح إحكام مقعد الصمام، وبالتالي قطع تدفق الوسط. عند فتح قرص صمام الكرة الأرضية، يكون مقعد الصمام وسطح الختم لقرص الصمام خارج الاتصال، والتآكل الميكانيكي لسطح الختم صغير، لذلك يمكن لصمام الكرة الأرضية الحفاظ على أداء ختم جيد. شوط تبديل قرص صمام الكرة الأرضية صغير، ويمكن لسطح الختم أن يتحمل الفتح والإغلاق المتعدد، لذلك فإن صمام الكرة الأرضية مناسب للمناسبات التي تتطلب التبديل المتكرر.
مزايا صمام الكرة المثبت بمسامير على الغطاء
- 01يتميز بهيكل مدمج وأداء جيد في الفتح والإغلاق وارتفاع صغير وسهولة الصيانة.
- 02يتميز بتأثير مضاد للتجويف ومقاومة للتآكل ومقاومة للتآكل ومقاومة للتآكل وعمر خدمة طويل سطح الختم مصنوع من سبيكة صلبة، ليس من السهل ارتداؤه أو خدشه، وله أداء ختم جيد. عمر خدمة طويل.
- 04إنه مناسب لأنابيب المياه والبخار والنفط، وله خصائص مقاومة درجات الحرارة العالية ومقاومة الضغط العالي.
- 05الجزء المفتوح والإغلاق في الجزء السفلي من ساق الصمام عبارة عن قرص صمام نصف كروي، والسطح تتكون الطبقة المكونة من سبيكة صلبة من ساق الصمام وقرص الصمام.
- 06عندما يكون الصمام مغلقًا، يمكن لسطحي الختم أن يتناسبا تمامًا، مما يؤدي إلى عزل السائل في خط الأنابيب بشكل فعال.
معيار التصميم
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
اترك بيانات الاتصال الخاصة بك,
سيتواصل فريقنا معك في أقرب وقت ممكن
| خصائص صمام الكرة الملولب ذو الغطاء |
|
أجزاء الختم في صمام الكرة الأرضية المثبت بمسامير غطاء المحرك هي قرص الصمام ومقعد الصمام. من أجل جعل صمام الكرة الأرضية يغلق بإحكام، يجب أن يكون السطح المطابق لقرص الصمام ومقعد الصمام مصقولًا أو محكمًا، ويمكن أيضًا تطعيم سطح الختم بمواد مقاومة للتآكل ومقاومة للاهتراء مثل البرونز والفولاذ المقاوم للصدأ. يتم توصيل قرص الصمام وجذع الصمام للصمام الكروي بشكل مرن لتسهيل الالتصاق الوثيق بين قرص الصمام وجذع الصمام. يتم التحكم في رفع وخفض قرص الصمام للصمام الكروي بشكل عام بواسطة جذع الصمام. الجزء العلوي من جذع الصمام للصمام الكروي عبارة عن عجلة يدوية، والجزء الأوسط عبارة عن قسم ختم الخيط والتعبئة. تتمثل وظيفة التعبئة في منع تسرب الوسط الداخلي لجسم الصمام على طول جذع الصمام. عند فتح الصمام وإغلاقه، يدور قلب الصمام أو يتحرك على طول محور جسم الصمام لتحقيق غرض التحكم في تدفق السائل أو الغاز. يتم تقييد الطرف العلوي لساق الصمام بواسطة الحشوة ومقعد الختم العلوي، ويتم توصيل الطرف السفلي لساق الصمام بقرص الصمام من خلال ملاءمة الخلوص. يتناسب سطح الختم للطرف السفلي لقرص الصمام مع سطح الختم لمقعد الصمام لتشكيل ختم. |
| المعايير الفنية | |
| مقاس | DN15-DN1500، 1/2 بوصة - 60 بوصة |
| ضغط | PN10-PN420، الفئة 150-الفئة 2500 |
| درجة حرارة | -200 درجة مئوية إلى 650 درجة مئوية |
| نوع الاتصال | شفة، خيط، رقاقة، ملحومة |
| وضع التشغيل | التشغيل اليدوي، الهوائي، الكهربائي، الهيدروليكي، التشغيل بالتروس |
| مواد | ||
| جسم الصمام | مزورة | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، إلخ |
| يقذف | WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| صمام الساق | F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، N08020، Inconel625، Incoloy825، إلخ. | |
| صمام القرص | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، Incoloy825، WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| غلق المقعد | SS، BR، CU، AS، CS، AL، PTFE، NBR، FKM، AI203، الخ | |
| معايير التصميم | |
| جسم الصمام | API 6D، API 608، ASME B16.34، DIN 3357، BS 5351، GOST 9833، JIS B2071، GB/T 12237، إلخ |
| شفة | ANSI B16.5، EN 1092-1، JIS B2220، GB/T 9113، ASME B16.47، GOST 12821، DIN 2543-2545، إلخ |
| اتصال | أنسي B16.10، أسم B16.25، جيس B2212، غوست 33259، دين 3202، الخ |
| معايير الاختبار | API 598، ISO 5208، BS EN 12266، ASME B16.104، GOST 9544-2015، JIS B2003، DIN 3230، إلخ |
