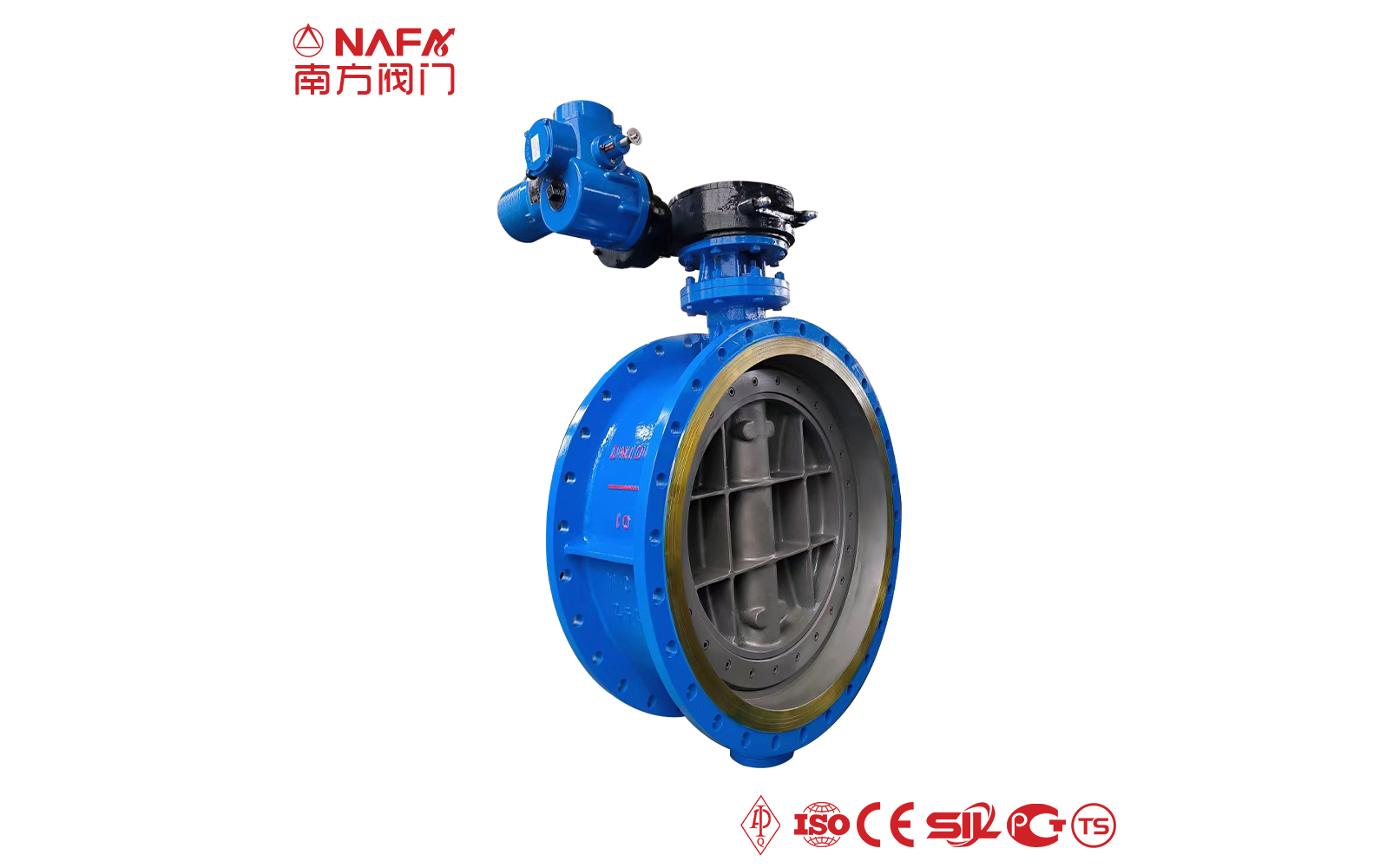

ما هو صمام الفراشة اللامركزي ?
تنقسم صمامات الفراشة اللامركزية إلى صمامات فراشة لامركزية مفردة وصمامات فراشة لامركزية مزدوجة وصمامات فراشة لامركزية ثلاثية. تحل صمامات الفراشة اللامركزية المفردة مشكلة البثق بين لوحة الفراشة ومقعد الصمام لصمامات الفراشة المتحدة المركز. يتم تحسين صمامات الفراشة اللامركزية المزدوجة بشكل أكبر على أساس صمامات الفراشة اللامركزية المفردة وهي حاليًا أكثر أشكال صمامات الفراشة استخدامًا على نطاق واسع. لمقاومة درجات الحرارة العالية، يجب استخدام الأختام الصلبة، بينما لتحقيق تسرب صفري، يجب استخدام الأختام الناعمة. من أجل التغلب على هاتين النقطتين المتناقضتين، ظهرت صمامات الفراشة اللامركزية الثلاثية. وهذا يعني أنه في ظل فرضية صمامات الفراشة المزدوجة اللامركزية، يميل المحور المخروطي لسطح ختم لوحة الفراشة إلى المحور الأسطواني للجسم، أي أنه بعد الانحراف الثالث، لم يعد قسم ختم لوحة الفراشة دائرة حقيقية، بل شكل بيضاوي، وبالتالي فإن مفتاح سطح ختمها غير متماثل، مع إمالة جانب واحد إلى خط الوسط للجسم والجانب الآخر يساوي خط الوسط للجسم.
مزايا صمام الفراشة اللامركزي
- 01بالإضافة إلى الأختام المرنة مثل المطاط وPTFE، تستخدم مادة الختم أيضًا مقاعد صمام الختم المعدنية، مما يحسن درجة حرارة الاستخدام وعمر خدمة صمام الفراشة.
- 02يجعل التصميم اللامركزي نقطة التلامس مع قرص الصمام صغيرة فقط يتم استخدام هيكل أمان مزدوج، مثل تركيب حلقات دفع مستقلة على الجانبين العلوي والسفلي من لوحة الفراشة لمنع لوحة الفراشة من التشوه ومنع محاذاة ساق الصمام، مما يزيد من أمان الاستخدام. class="cpxq_ys_list_sz">04أثناء التشغيل، يتم نقل عزم دوران ساق الصمام مباشرة إلى سطح الختم من خلال لوحة الفراشة، مما يجعل التشغيل أسهل.
- 05يمكن أن يقلل الانحراف من انخفاض الضغط اللحظي للسائل في الصمام، ويقلل من تقلبات التدفق والضوضاء، ويحسن التحكم الدقة.
- 06يمكن فصل لوحة الفراشة على الفور عن مقعد الصمام، مما يزيل إلى حد كبير الضغط المفرط غير الضروري والخدش للوحة الفراشة ومقعد الصمام، ويخفف من مقاومة الفتح، ويقلل من الضرر، ويطيل عمر خدمة مقعد الصمام.
معيار التصميم
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
اترك بيانات الاتصال الخاصة بك,
سيتواصل فريقنا معك في أقرب وقت ممكن
| خصائص صمام الفراشة اللامركزي |
|
ينحرف محور ساق الصمام لصمام الفراشة اللامركزي الفردي عن مركز لوحة الفراشة، بحيث لم تعد المراكز العلوية والسفلية للوحة الفراشة تصبح محور الدوران، ويتم تشتيت وتقليل الضغط الزائد بين الطرفين العلوي والسفلي للوحة الفراشة والليل البارد. ينحرف محور ساق الصمام لصمام الفراشة المزدوج اللامركزي عن مركز صفيحة الفراشة ومركز الجسم. يتيح التأثير اللامركزي المزدوج لصفيحة الفراشة الانفصال بسرعة عن مقعد الصمام بعد فتح الصمام، مما يزيل الضغط الزائد غير الضروري والخدش بين صفيحة الفراشة ومقعد الصمام، مما يقلل من مقاومة الفتح، ويقلل من التآكل ويزيد من عمر الخدمة. إن قسم الختم في لوحة الفراشة لصمام الفراشة ثلاثي المركز بيضاوي الشكل. يجعل هذا الهيكل زاوية الضغط الدنيا على سطح الختم المحيطي بزاوية 360 درجة أكبر من زاوية الاحتكاك، وبالتالي القضاء على الاحتكاك المتبادل المحلي والتشويش. لقد غير صمام الفراشة ثلاثي المركز هيكل الختم بشكل أساسي. لم يعد ختمًا موضعيًا، بل ختمًا التواءً. أي أنه لا يعتمد على التشوه المرن لمقعد الصمام، ولكنه يعتمد تمامًا على ضغط سطح التلامس لمقعد الصمام لتحقيق تأثير الختم، وبالتالي حل مشكلة عدم تسرب مقعد الصمام المعدني بضربة واحدة. ولأن سطح التلامس يتناسب مع الضغط المتوسط، يتم أيضًا حل مشكلة مقاومة الضغط العالي. |
| المعايير الفنية | |
| مقاس | DN15-DN1500، 1/2 بوصة - 60 بوصة |
| ضغط | PN10-PN420، الفئة 150-الفئة 2500 |
| درجة حرارة | -200 درجة مئوية إلى 650 درجة مئوية |
| نوع الاتصال | شفة، خيط، رقاقة، ملحومة |
| وضع التشغيل | التشغيل اليدوي، الهوائي، الكهربائي، الهيدروليكي، التشغيل بالتروس |
| مواد | ||
| جسم الصمام | مزورة | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، إلخ |
| يقذف | WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| صمام الساق | F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، N08020، Inconel625، Incoloy825، إلخ. | |
| صمام القرص | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، Incoloy825، WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| غلق المقعد | SS، BR، CU، AS، CS، AL، PTFE، NBR، FKM، AI203، الخ | |
| معايير التصميم | |
| جسم الصمام | API 6D، API 608، ASME B16.34، DIN 3357، BS 5351، GOST 9833، JIS B2071، GB/T 12237، إلخ. |
| شفة | ANSI B16.5، EN 1092-1، JIS B2220، GB/T 9113، ASME B16.47، GOST 12821، DIN 2543-2545، إلخ. |
| اتصال | أنسي B16.10، أسم B16.25، JIS B2212، غوست 33259، دين 3202، الخ. |
| معايير الاختبار | API 598، ISO 5208، BS EN 12266، ASME B16.104، GOST 9544-2015، JIS B2003، DIN 3230، إلخ. |
