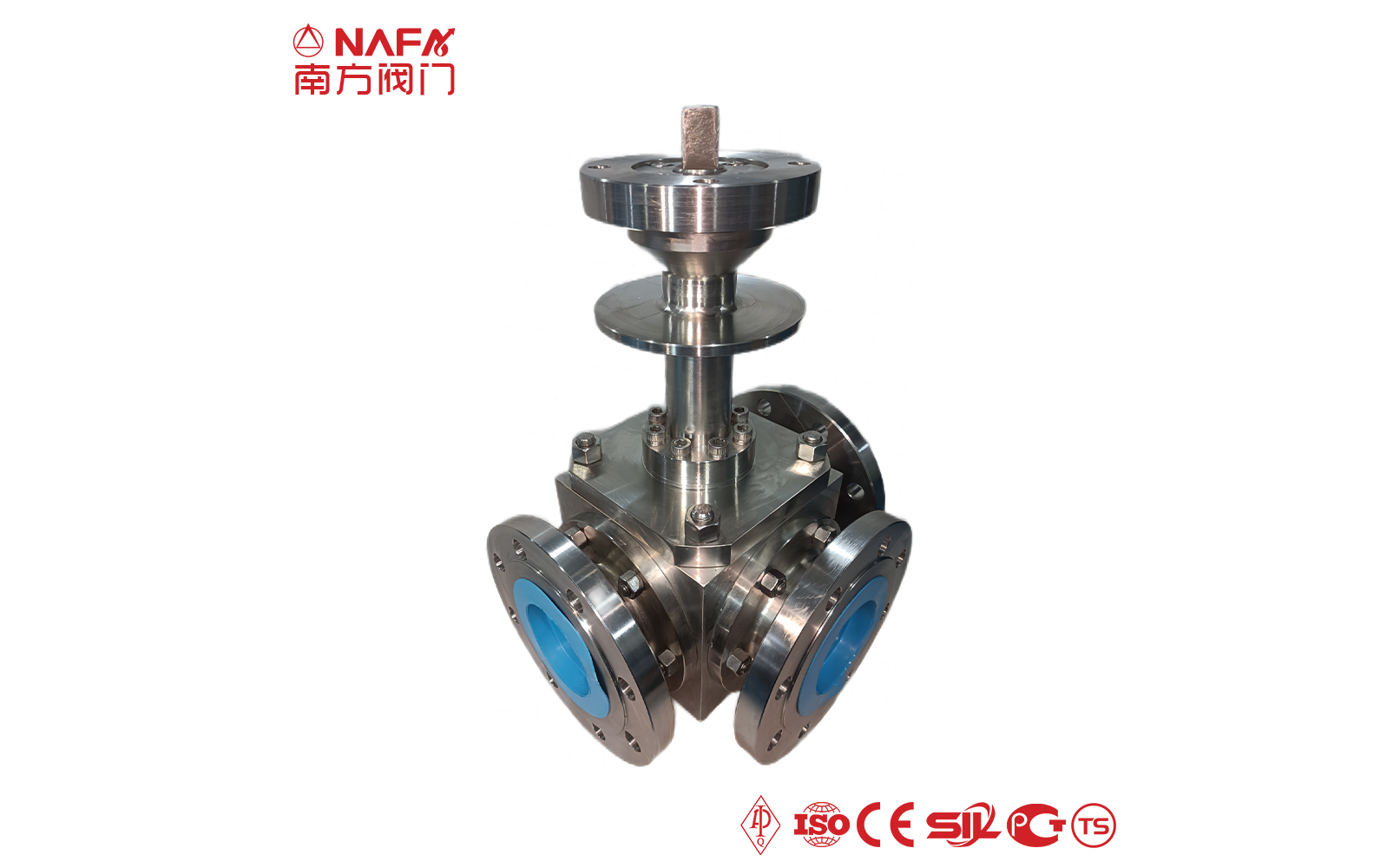

ما هو صمام كروي منخفض الحرارة ?
المكون الأساسي لصمام الكرة منخفض الحرارة هو كرة مصنعة بدقة، والجسم والغطاء مصنوعان من مواد خاصة مثل الفولاذ المقاوم للصدأ المقاوم للتبريد والفولاذ المصبوب المقاوم للتبريد. تتأثر حركة الكرة بضغط السائل وقوة الزنبرك. تتم محاذاة الفتحات الموجودة في الكرة مع مدخل ومخرج الصمام، مما يسمح بتدفق الوسائط (الحالة المفتوحة). سيؤدي الدوران في الاتجاه المعاكس إلى عدم محاذاة الفتحة الموجودة على الكرة مع الأنبوب، مما يمنع تدفق الوسائط (الحالة المغلقة). يمكن أن تصل بيئة تطبيق التصميم الخاصة به إلى -196 درجة مئوية، ولها متطلبات خاصة في التصميم الهيكلي والعملية. يستخدم على نطاق واسع في نقل ومراقبة الوسائط المبردة السائلة، بما في ذلك الأكسجين السائل والهيدروجين السائل والغاز الطبيعي المسال وغاز البترول المسال والغازات السائلة الأخرى ومنتجات البترول المسال.
مزايا صمام الكرة منخفض الحرارة
- 01تتميز الحشية المستخدمة في صمام الكرة منخفض الحرارة بإغلاق موثوق به واستعادة في درجة حرارة الغرفة ودرجات الحرارة المنخفضة وتغيرات درجة الحرارة.
- 02القناة مسطحة وناعمة، وليس من السهل ترسب الوسائط، لذلك يمكن أن تكون كرة خط الأنابيب تم تمريره.
- 03يعتمد التصميم المضاد للكهرباء الساكنة على هيكل زنبركي لتجنب خطر الانفجار الناجم عن تراكم الشحنات الساكنة.
- 04يتحكم تصميم إطالة غطاء المحرك بشكل صارم في الفجوة بين ساق الصمام والرقبة الممتدة، ويقلل من تدفق البرد لأعلى، ويمنع التعبئة تجمد مما يؤدي إلى عزم الدوران للمفتاح وخدش ساق الصمام.
- 05يتميز صمام الكرة منخفض الحرارة بأداء ممتاز في إحكام الغلق في درجات الحرارة المنخفضة ومقاومة التآكل.
- 06الهيكل المدمج يساعد على تحسين أداء العزل الحراري للصمام وتقليل الحرارة الخسارة.
معيار التصميم
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
اترك بيانات الاتصال الخاصة بك,
سيتواصل فريقنا معك في أقرب وقت ممكن
| خصائص صمام الكرة ذو درجة الحرارة المنخفضة |
|
يعتمد الغطاء على هيكل رقبة طويل، والغرض منه هو حماية وظيفة صندوق الحشو، بحيث يكون صندوق الحشو بعيدًا عن درجات الحرارة المنخفضة ويضمن تأثير الختم للحشو. في الوقت نفسه، يمكن أيضًا تغليفه بمواد عزل باردة لمنع فقدان الطاقة الباردة. يتم طلاء مادة ساق الصمام بالكروم أو النترتة لتحسين صلابة سطح ساق الصمام وموثوقية ختم التعبئة. صمام الكرة منخفض الحرارة له بنية تمنع زيادة الضغط غير الطبيعية. نظرًا لأن حجم وسط الصمام منخفض الحرارة يتمدد بشكل حاد بعد التغويز، فإن الضغط سيزداد بشكل غير طبيعي. عندما يزداد الضغط في تجويف الصمام، يتم توصيل تجويف الصمام وجانب المدخل، أو يتم تركيب صمام تخفيف الضغط في نهاية مدخل الصمام لضمان الاستخدام الآمن للصمام. يتم تثبيت زنبرك قرصي عند وصلة الترباس الخاصة بلوحة ضغط التعبئة للتعويض عن تأثير التغيرات في درجات الحرارة وضمان الإغلاق الجيد. |
| المعايير الفنية | |
| مقاس | DN15-DN1500، 1/2 بوصة - 60 بوصة |
| ضغط | PN10-PN420، الفئة 150-الفئة 2500 |
| درجة حرارة | -200 درجة مئوية إلى 650 درجة مئوية |
| نوع الاتصال | اللحام بالحافة، الخيط، اللحام بالمقبس، اللحام الطرفي |
| وضع التشغيل | التشغيل اليدوي، الهوائي، الكهربائي، الهيدروليكي، التشغيل بالتروس |
| مواد | ||
| جسم الصمام | مزورة | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، إلخ |
| يقذف | WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| صمام الساق | F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، N08020، Inconel625، Incoloy825، إلخ. | |
| صمام القرص | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، Incoloy825، WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| غلق المقعد | SS، BR، CU، AS، CS، AL، PTFE، NBR، FKM، AI203، الخ | |
| معايير التصميم | |
| جسم الصمام | API 6D، API 608، ASME B16.34، DIN 3357، BS 5351، GOST 9833، JIS B2071، GB/T 12237، إلخ |
| شفة | ANSI B16.5، EN 1092-1، JIS B2220، GB/T 9113، ASME B16.47، GOST 12821، DIN 2543-2545، إلخ |
| اتصال | أنسي B16.10، أسم B16.25، جيس B2212، غوست 33259، دين 3202، الخ |
| معايير الاختبار | API 598، ISO 5208، BS EN 12266، ASME B16.104، GOST 9544-2015، JIS B2003، DIN 3230، إلخ |
