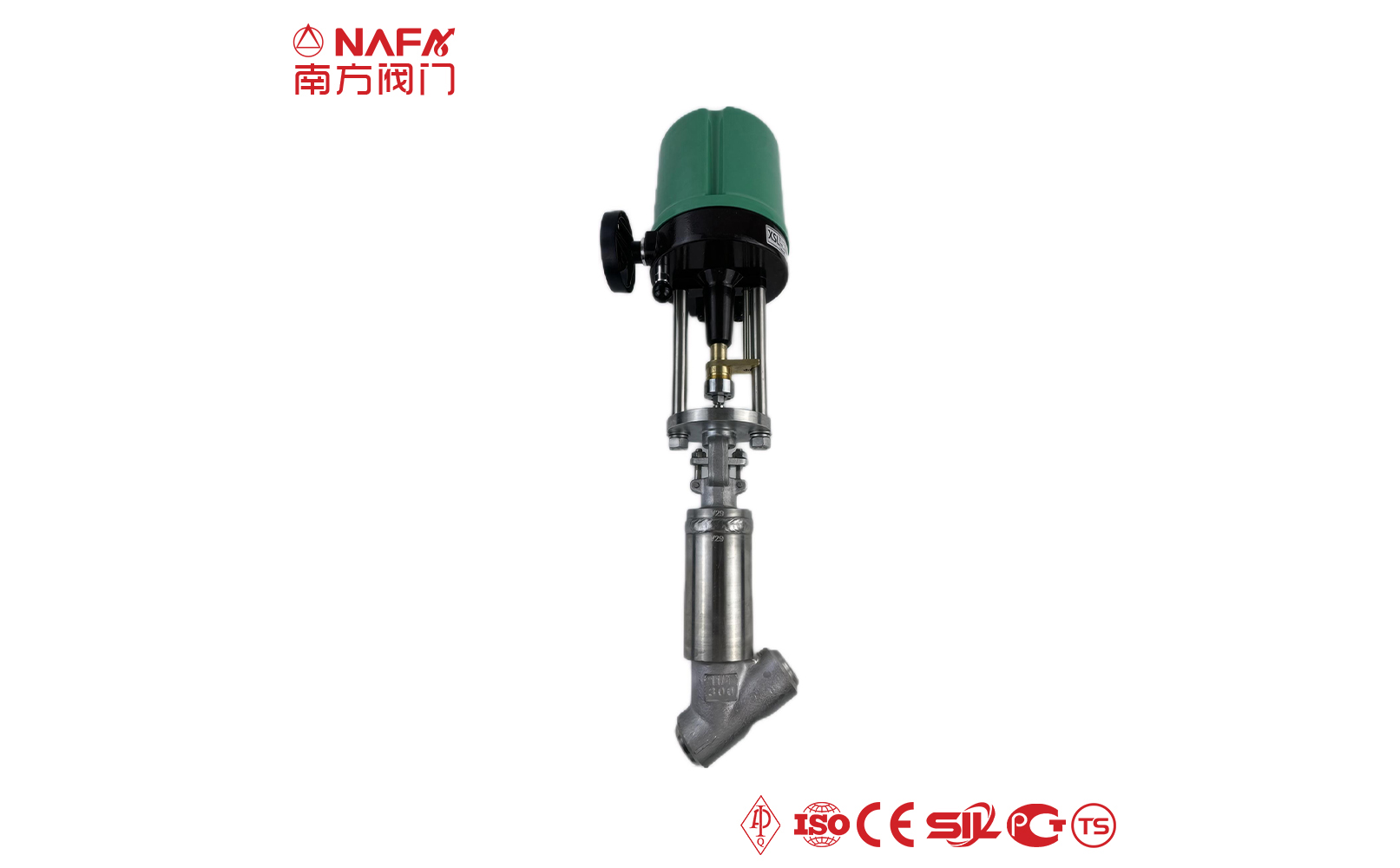

ما هو صمام كروي على شكل حرف Y ?
من أجل تغيير مرور السائل المتعرج المستقيم، تم تصميم فتحة مقعد الصمام وجسم الصمام بزاوية معينة لجعل قناة التدفق أكثر استقامة مع المحور لتقليل فقدان الضغط، وهو ما يسمى أيضًا "التدفق المباشر". هذا الهيكل أكثر شيوعًا في معظم ظروف التطبيق ويستخدم على نطاق واسع في أنظمة البخار. تم تحسين سعة النقل الصلبة بشكل كبير، ولكن لا يزال الاختبار الدقيق مطلوبًا أثناء الاستخدام. صمام إيقاف التدفق المباشر له أيضًا اتجاه تدفق واحد فقط. تنقسم قناة التدفق إلى ثقب كامل وثقب مخفض.
مزايا صمام الكرة من النوع Y
- 01تشكل قناة التدفق لجسم الصمام خطًا مائلًا مع قناة التدفق الرئيسية، وبالتالي تكون درجة الضرر الذي يلحق بحالة التدفق أصغر من تلك الخاصة بصمام الإيقاف التقليدي، وبالتالي تكون خسارة الضغط عبر الصمام أصغر.
- 02صمام الكرة من النوع Y صغير مقاومة السوائل، وارتفاع ساق الصمام المنخفض، وشوط عمل ساق الصمام القصير، وأسهل في الفحص والصيانة.
- 03إذا تدفق الوسط للخلف، يكون اتجاه تدفق الوسط متوافقًا مع اتجاه إغلاق قلب الصمام. تحت تأثير الضغط المتوسط، يكون صمام الكرة من النوع Y أسهل في الإغلاق.
- 04يتم تلطيف جذع الصمام ونتريت السطح، مع مقاومة جيدة للتآكل وأداء مضاد للاحتكاك.
- 05يتم دفع سطح الختم و ملحومة بكربيد ستيليت، الذي يتميز بمقاومة جيدة للتآكل ومقاومة للتآكل وأداء مضاد للاحتكاك وعمر خدمة طويل.
- 06الضربة العاملة صغيرة ووقت الفتح والإغلاق قصير.
معيار التصميم
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
اترك بيانات الاتصال الخاصة بك,
سيتواصل فريقنا معك في أقرب وقت ممكن
| خصائص صمام الكرة من النوع Y |
|
عادةً ما يكون القرص مسطحًا أو موجهًا بمخالب أو مخروطيًا لتلبية متطلبات ظروف العمل المختلفة. يمكن تصميم ملف تعريف القرص المخروطي مع مخاريط متعددة لإنتاج خنق أولي وثانوي. يمكن تجهيز الأقراص المسطحة والصمامات ذات الأقراص الموجهة بمخالب بممسحة لتنظيف مقعد الصمام قبل الختم، أو يمكن تركيب ختم مطاطي على مقعد الصمام لتحسين أداء الختم للصمام. صمامات الكرة من النوع Y عادة ما تكون مصبوبة، وصمامات الضغط العالي مزورة. وفقًا لظروف العمل المختلفة، يمكن اختيار مواد خاصة مثل الفولاذ المقاوم للصدأ المزدوج. يشكل ساق الصمام والقناة زاوية معينة، كما أن سطح سد مقعد الصمام وقنوات المدخل والمخرج لها زاوية معينة. لا يتغير اتجاه التدفق تقريبًا، وهو أقل مقاومة للتدفق بين صمامات الإيقاف. مناسب لخطوط الأنابيب التي تحتوي على جزيئات صلبة وفحم. يمكن لحام مقعد الصمام وسطح ختم قرص الصمام باستخدام سبيكة صلبة لجعل الصمام بأكمله أكثر مقاومة للتآكل والتآكل، وهو مناسب جدًا للتحكم في خطوط الأنابيب في عملية إنتاج الألومينا. |
| المعايير الفنية | |
| مقاس | DN15-DN1500، 1/2 بوصة - 60 بوصة |
| ضغط | PN10-PN420، الفئة 150-الفئة 2500 |
| درجة حرارة | -200 درجة مئوية إلى 650 درجة مئوية |
| نوع الاتصال | شفة، خيط، رقاقة، ملحومة |
| وضع التشغيل | التشغيل اليدوي، الهوائي، الكهربائي، الهيدروليكي، التشغيل بالتروس |
| مواد | ||
| جسم الصمام | مزورة | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، إلخ |
| يقذف | WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| صمام الساق | F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، N08020، Inconel625، Incoloy825، إلخ. | |
| صمام القرص | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، Incoloy825، WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| غلق المقعد | SS، BR، CU، AS، CS، AL، PTFE، NBR، FKM، AI203، الخ | |
| معايير التصميم | |
| جسم الصمام | API 6D، API 608، ASME B16.34، DIN 3357، BS 5351، GOST 9833، JIS B2071، GB/T 12237، إلخ |
| شفة | ANSI B16.5، EN 1092-1، JIS B2220، GB/T 9113، ASME B16.47، GOST 12821، DIN 2543-2545، إلخ |
| اتصال | أنسي B16.10، أسم B16.25، جيس B2212، غوست 33259، دين 3202، الخ |
| معايير الاختبار | API 598، ISO 5208، BS EN 12266، ASME B16.104، GOST 9544-2015، JIS B2003، DIN 3230، إلخ |
