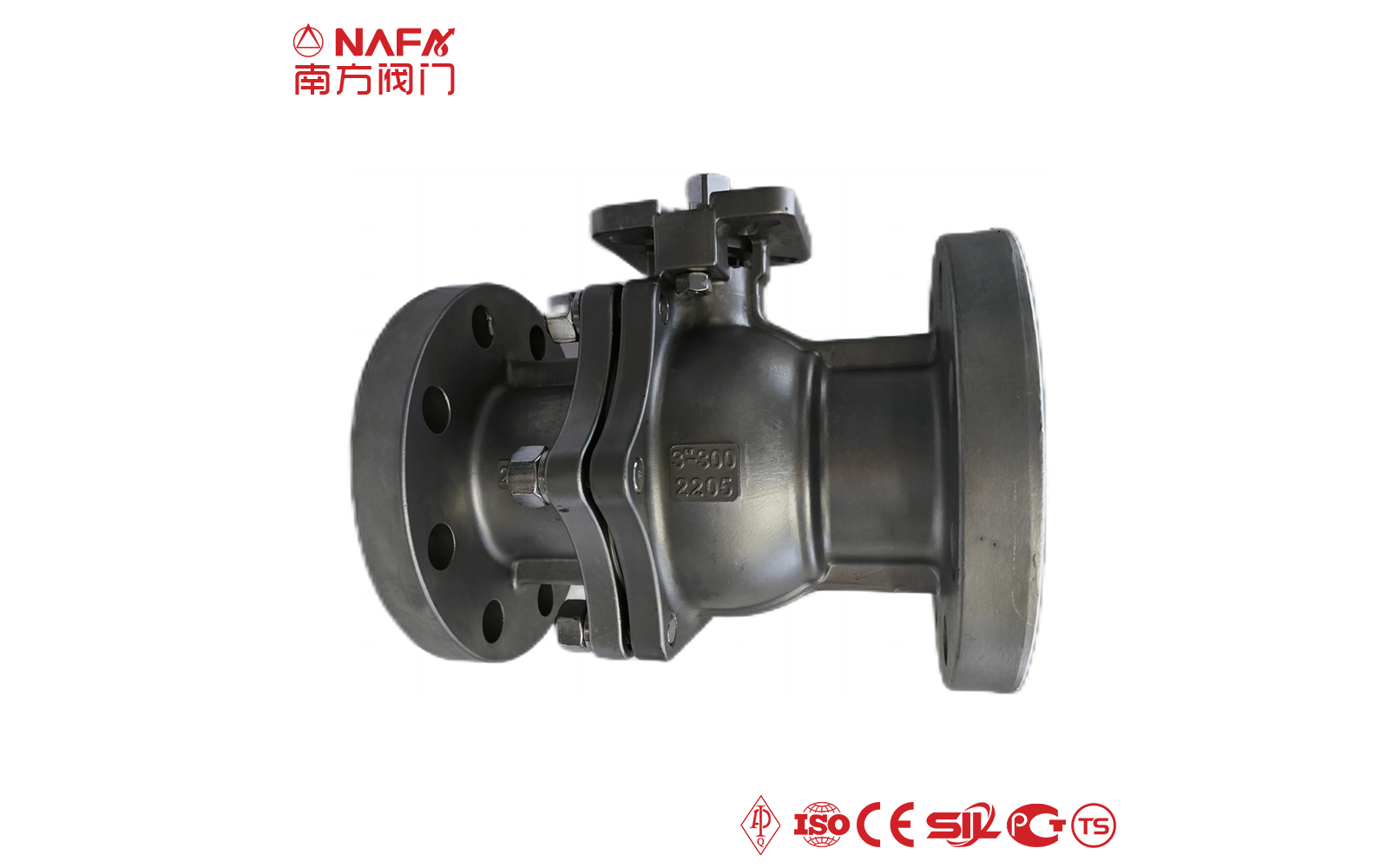

ما هو صمام كروي مكون من قطعتين ?
يتكون صمام الكرة المكون من قطعتين من جسمي صمام متصلين بمسامير. عند التثبيت، يثبت جسمي الصمام صمام الكرة. صمام الكرة المكون من قطعتين ممتاز في مقاومة الضغط والتدفق. يتم تثبيته بواسطة جسمي صمام يثبتان الكرة. أهم شيء هو معرفة مدى إحكام البراغي في المنتصف، وهو ما يرتبط بشكل مباشر بما إذا كان الختم محكمًا أم لا. يستخدم بشكل أساسي في بيئات الضغط العادي والضغط العالي. تنتمي الأقطار الاسمية غير القياسية أقل من DN50 أيضًا إلى صمامات مكونة من قطعتين. أشكال التوصيل ملولبة ولحام بعقب ولحام مقبس. عيار الكرة هو نفس عيار الأنبوب، وهو سهل التفكيك وله تأثير إحكام جيد.
مزايا صمام الكرة المكون من قطعتين
- 02
لديه مقاومة جيدة للاهتزاز، وقادر على تلبية المتطلبات البيئية المختلفة.
03
تتبنى مكونات صمام الكرة المكون من قطعتين تصميمًا موحدًا، ويمكن دمجها واستبدالها بسهولة.
04
هيكل بسيط ومضغوط، ومقاومة صغيرة للسوائل، وعزم فتح وإغلاق صغير، وعمر خدمة طويل.
معيار التصميم
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
اترك بيانات الاتصال الخاصة بك,
سيتواصل فريقنا معك في أقرب وقت ممكن
| خصائص الصمام الكرة الثنائي القطعة |
|
صمامات الكرة المكونة من قطعتين لها أيضًا اتصال خيط داخلي، اتصال خيط خارجي، اتصال خيط داخلي وخارجي. عادة ما يعتمد الخيط على خيط أنبوبي مخروطي بزاوية 55 درجة، مما يتميز بأداء إحكام جيد. يحتوي ساق الصمام الخاص بصمام الكرة المكون من قطعتين على هيكل صندوق حشو، والذي يمكن استخدامه لإغلاق الوسائط ذات الضغط العالي. صمامات الكرة الكهربائية والهوائية المكونة من قطعتين يمكنها تحقيق التحكم عن بعد والتحكم التلقائي، كما أن التشغيل مريح وموثوق. بالإضافة إلى ذلك، لديها أيضًا مجموعة واسعة من التطبيقات ويمكنها تلبية متطلبات استخدام الوسائط المختلفة. عند الفتح الكامل أو الإغلاق الكامل، يتم عزل سطح ختم الكرة ومقعد الصمام عن الوسط، وليس من السهل تآكل سطح ختم الصمام عند مرور الوسط. |
| مزايا صمام الكرة المكون من قطعتين |
|
يتميز صمام الكرة المكون من قطعتين بتصميم منصة عالية. يتميز بمقاومة جيدة للاهتزاز، وقادر على تلبية المتطلبات البيئية المختلفة. تعتمد مكونات صمام الكرة المكون من قطعتين على تصميم موحد، ويمكن دمجها واستبدالها بسهولة. هيكل بسيط ومضغوط، ومقاومة صغيرة للسوائل، وعزم فتح وإغلاق صغير، وعمر خدمة طويل. صمام الكرة المكون من قطعتين يعتمد على هيكل مكون من قطعتين، والذي يمكن إصلاحه واستبداله بسهولة. قناة تدفق كاملة، ومقاومة تدفق صغيرة، وسعة تدفق أكبر. |
| المعايير الفنية | |
| مقاس | DN15-DN1500، 1/2 بوصة - 60 بوصة |
| ضغط | PN10-PN420، الفئة 150-الفئة 2500 |
| درجة حرارة | -200 درجة مئوية إلى 650 درجة مئوية |
| نوع الاتصال | اللحام بالحافة، الخيط، اللحام بالمقبس، اللحام الطرفي |
| وضع التشغيل | التشغيل اليدوي، الهوائي، الكهربائي، الهيدروليكي، التشغيل بالتروس |
| مواد | ||
| جسم الصمام | مزورة | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، إلخ |
| يقذف | WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| صمام الساق | F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، N08020، Inconel625، Incoloy825، إلخ. | |
| صمام القرص | A105، LF2، F5، F9، F11، F22، F304، F316، F347، F904، F51، F53، F310، N08020، Inconel625، F6a، 17-4PH، XM-19، F304، F316، F347، F904، F51، F53، F310، Monel400، Monel500، Incoloy825، WCB، LCB، C5، C12، WC6، WC9، CF8، CF8M، CF8C، 4A، 5A، CN7M، C95800، CW6MC، إلخ | |
| غلق المقعد | SS، BR، CU، AS، CS، AL، PTFE، NBR، FKM، AI203، الخ | |
| معايير التصميم | |
| جسم الصمام | API 6D، API 608، ASME B16.34، DIN 3357، BS 5351، GOST 9833، JIS B2071، GB/T 12237، إلخ |
| شفة | ANSI B16.5، EN 1092-1، JIS B2220، GB/T 9113، ASME B16.47، GOST 12821، DIN 2543-2545، إلخ |
| اتصال | أنسي B16.10، أسم B16.25، جيس B2212، غوست 33259، دين 3202، الخ |
| معايير الاختبار | API 598، ISO 5208، BS EN 12266، ASME B16.104، GOST 9544-2015، JIS B2003، DIN 3230، إلخ |
